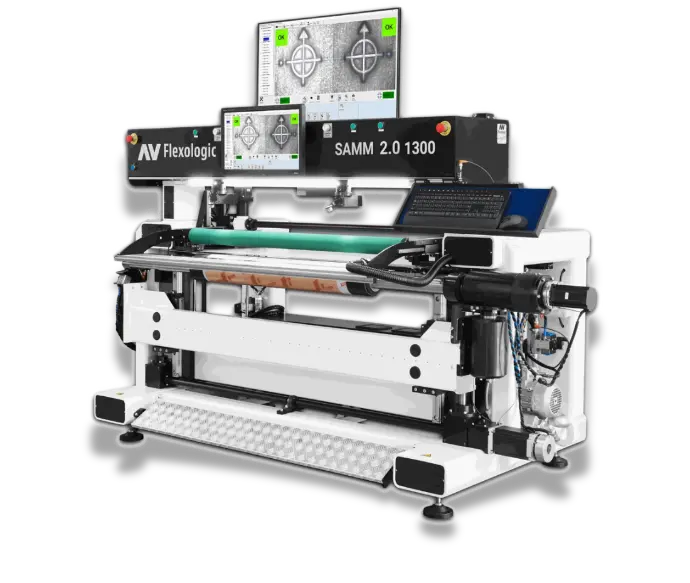

Le système breveté SAMM 2.0 est la réponse d’AV Flexologic aux tendances actuelles du secteur. S’appuyant sur plus de 15 ans d’expérience dans le domaine des machines de montage automatiques utilisant la technologie de vision, les modèles SAMM et FAMM comptent parmi les machines de montage les plus précises et les plus rapides au monde. Le système automatique SAMM 2.0 permet de monter des clichés flexographiques sur des manchons avec une précision, une répétabilité et une vitesse inégalées.
Déroulement du processus
L’opérateur n’a qu’à prépositionner approximativement le cliché flexographique à l’aide des pointeurs laser. La machine prend ensuite le relais et positionne le cliché à l’aide de la robotique. De plus, grâce à des caméras motorisées et au logiciel breveté de reconnaissance d’images, le cliché flexographique est placé avec une précision de 5 microns. Ensuite, la table avant motorisée se déplace automatiquement et le cliché est monté sur le manchon sans aucune intervention de l’opérateur. Pendant le processus de montage, l’opérateur peut se consacrer à d’autres tâches préparatoires. Le SAMM 2.0 offre une vitesse de montage impressionnante d’environ 30 secondes, répondant ainsi à des exigences de qualité plus élevées et réduisant les temps d’arrêt de la presse.
Caractéristiques uniques
Positionnement robotisé des clichés
La machine positionne automatiquement le cliché flexo avec une précision extrême de 5 microns, grâce à une table robotisée associée à la technologie de reconnaissance d’image brevetée.
Système de reconnaissance d’images breveté
Le système de reconnaissance d’images mesure les positions exactes des repères de montage et détermine ainsi la précision avec laquelle le cliché d’impression est fixée sur le manchon. La tolérance des paramètres de repérage détermine si un cliché est jugé « OK » ou « NON OK ».
Caméras HD automatiques
Caméras monochromes haute définition s’adaptant automatiquement à l’emplacement de montage précis.
Rouleau presseur automatique
Le rouleau presseur assure un montage uniforme, sans présence de bulles d’air. Il permet d’appliquer les clichés de manière homogène sur le support, tel qu’un manchon ou un cylindre. L’utilisation du rouleau presseur élimine le « roulage manuel » habituel. Cette fonctionnalité permet de gagner du temps et d’éviter les procédures de travail non ergonomiques.
Table aspirateur robotisée
Table robotisée permettant un montage sans intervention de l’opérateur.
Rapport qualité
Les repères de montage sont vérifiés et un fichier PDF est automatiquement généré avec les mesures issues de la reconnaissance d’images.
Arbre à déplacement vertical
Il permet de maintenir une distance fixe entre les caméras et le cliché, ce qui évite d’avoir à régler la mise au point des objectifs. Le cylindre tourne également automatiquement.
Pointeurs laser
Indicateurs de l’emplacement des repères de montage facilitant la pose des clichés.
Logiciel Easymount
Le logiciel Easymount permet de créer et d’enregistrer des jobs très rapidement, en s’appuyant sur la reconnaissance des repères et la mesure des distances. Un rapport qualité est généré automatiquement au format PDF, assurant un suivi précis des opérations.
Options uniques pour SAMM 2.0
Système de mesure de manchon TIR
Le système TIR permet de mesurer le « paysage 3D » des manchons et des cylindres à l’aide d’un laser qui scanne une grille réglable sur toute leur surface. Grâce à ces données, il devient possible de connaître avec précision l’état de chaque manchon en stock, optimisant ainsi les opérations du service presse. Une base de données peut également être constituée pour assurer un suivi à long terme de l’état des manchons.
Détection automatique EASY REG
Le système de reconnaissance d’image breveté permet de détecter automatiquement un repère visuel situé sur le bord du manchon, tel que la bande EASY REG de Windmöller & Hölscher. Ce repère peut être remis à zéro automatiquement sur les machines MOM, SAMM et FAMM, d’une simple pression sur un bouton. La caméra se positionne automatiquement sur la cible EASY REG et effectue la remise à zéro des axes X et Y avec une précision allant jusqu’à 0,001 mm (1 micron).
Porte-ruban sur rail de précision
Un porte-ruban peut être ajouté en option aux machines MOM et SAMM équipées de guides linéaires de précision. Ces guides garantissent le parallélisme parfait du rouleau de ruban avec le manchon lors de l’application et facilitent le déplacement du ruban le long du manchon. L’application du ruban peut être réalisée à l’aide du rouleau presseur de la machine et du couteau de coupe (en option).
Couteau de découpe pour application de ruban adhésif
Le dispositif de coupe peut coulisser sur toute la longueur de la machine et couper le ruban de manière nette et précise. Grâce à son réglage précis de la profondeur, le manchon n’est pas endommagé lors de la coupe. Ce dispositif peut également servir à couper des clichés.
Couteau de coupe pour clichés
Le couteau de coupe propose une profondeur réglable avec une grande précision, grâce au mouvement contrôlé de l’élévateur. Connecté au faisceau de la caméra, il peut être aisément inséré dans le manchon afin de couper l’excédent de ruban adhésif sans l’endommager. Il permet également d’appliquer le ruban adhésif sur le manchon. Cette fonctionnalité est disponible en option sur les monteuses automatiques SAMM et les modèles motorisés MOM.
Scanner de codes-barres et de codes QR
Un lecteur de codes-barres et de QR codes peut être intégré en option aux machines MOM, SAMM ou FAMM. Il permet le chargement automatique des tâches, généralement préparées en amont dans l’atelier prépresse, afin d’optimiser le taux de rendement global (TRG) de la machine.
Système de suivi des manches
Fonctionnalité du TIR : une base de données assure le suivi des manchons grâce à leur identifiant, lisible par code-barres ou puce RFID. Les dimensions des manchons TIR sont ensuite enregistrées dans cette base de données centrale. Il est également possible d’y ajouter des informations telles que la longueur et la durée des cycles.
