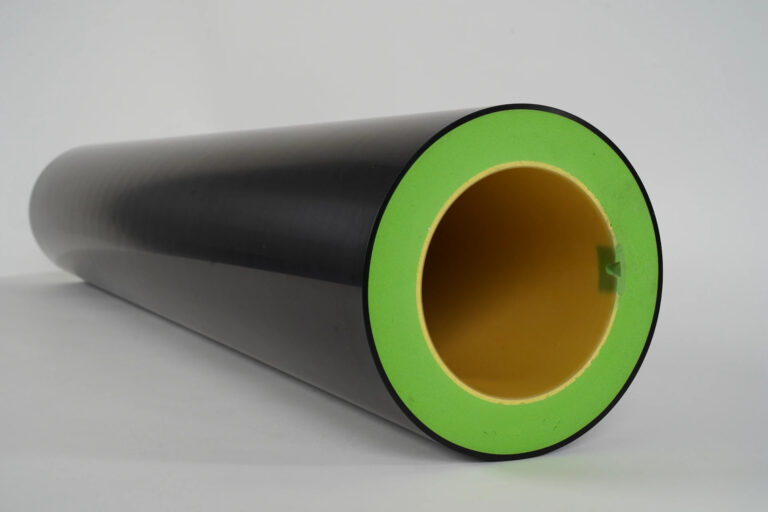

Tech Standard
Le manchon Tech Standard offre un équilibre entre performance et rentabilité. Il repose sur une construction multicouche associant une base en fibre de verre et résine vinylester, une couche compressible, une mousse légère haute performance, une seconde couche de renfort en fibre de verre, puis une surface extérieure Tech Guard de 5 mm. Cette dernière apporte la dureté nécessaire à la qualité de frappe et à la stabilité d’impression, avec une surface en polyuréthane affichant une dureté de 78 Shore D. L’un des points différenciants vient de l’intégration de la deuxième couche de fibre de verre, positionnée juste avant la couche de surface. Associée à la couche compressible et à la mousse intermédiaire, elle contribue à limiter les vibrations et le phénomène de bouncing, avec un effet cumulatif sur la stabilité d’impression.

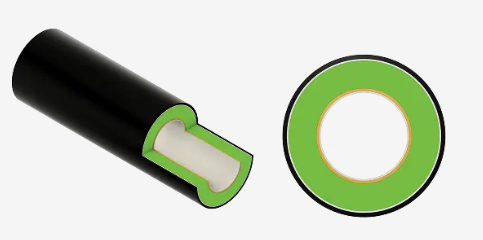

Accumulation de couches
- 01 – manchon de base en fibre de verre
- 02 – couche compressible
- 03 – couche de mousse haute performance
- 04 – couche de renfort en fibre de verre
- 05 – couche finale Tech Guard
Tech Pro
Le manchon Tech Pro est conçu pour les environnements d’impression les plus exigeants : impression à grande vitesse, travaux complexes et optimisation du rendement des presses neuves. Sa structure intègre trois couches internes de fibre de verre et une couche extérieure Tech Guard de 5 mm, lui conférant une durabilité et une rigidité exceptionnelles pour des performances d’impression optimales. Ses propriétés conductrices renforcent la sécurité, tandis que la réduction des rebonds garantit une qualité constante même à haute vitesse. Tech Pro s’impose comme la solution privilégiée pour la vitesse, la performance et l’amortissement des vibrations.

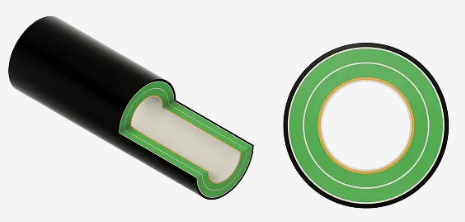

Acumulation de couches
- 01 – manchon de base en fibre de verre
- 02 – couche compressible
- 03 – couche de mousse haute performance
- 04 – couche de renfort en fibre de verre (I)
- 05 – couche de mousse haute performance
- 06 – couche de renfort en fibre de verre (II)
- 07 – couche finale Tech Guard

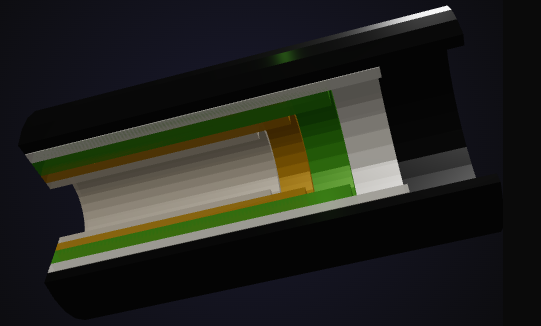

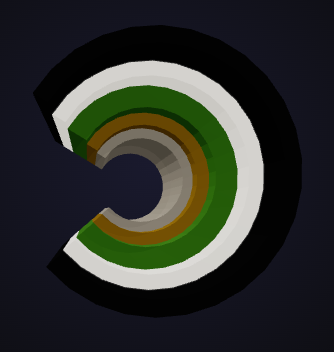

Structure interne d’un manchon Tech Sleeves
Un poids optimisé
L’allègement du poids constitue un axe de développement transversal aux deux gammes. Grâce à la mousse haute performance intégrée dans les couches intermédiaires, Tech Sleeves parvient à réduire la densité du manchon tout en conservant la rigidité nécessaire à l’impression. L’impact varie selon le développé, la laize et l’épaisseur de paroi : plus la paroi est importante, plus le gain devient significatif. Cet allègement peut atteindre environ 10 % sur les manchons d’au moins 1 200 mm de laize et 25 mm d’épaisseur, par rapport à un produit standard du marché.
Tech Standard vs Tech Pro
| Tech Standard | Tech Pro | |
| Objectif principal | Efficacité et rapport qualité-prix | Vitesse, performance et amortissement des vibrations |
| Construction de base | Base fibre de verre + couche compressible | Base fibre de verre + couche compressible |
| Renforcement et absorption des vibrations | 1 couche de fibre de verre supplémentaire | 2 couches de fibre de verre supplémentaires |
| Amortissement additionnel et expansion | 1 couche de mousse haute performance | 2 couches de mousse haute performance |
| Rigidité relative | Standard | Améliorée |
| Manutention | Légère | Équilibre entre performance et poids |
| Idéal pour | Applications d’impression standard, jusqu’à 500 m/min | Impression grande vitesse, travaux complexes, presses neuves |
| Dureté extérieur Tech Guard (resine vinylester) | 78 sh-D | 82 sh-D |
Options
Embouts en caoutchouc
Les embouts en caoutchouc protègent les manchons flexographiques des produits chimiques, de l’encre, de l’humidité et des dommages liés à la manipulation. Parfaitement intégrés au manchon, ils contribuent à prolonger sa durée de vie et à garantir des performances d’impression constantes. Disponibles en version standard ou avec code couleur pour une identification visuelle.
Extrémités en caoutchouc colorées
Les extrémités en caoutchouc coloré des manchons Tech Sleeves permettent une identification rapide et fiable des manchons flexographiques, tout en optimisant l’efficacité opérationnelle. Grâce à des repères visuels clairs (sept couleurs RAL), les opérateurs peuvent identifier rapidement les manchons lors du montage sur prépresse ou presse, réduisant ainsi les erreurs de manipulation et les temps d’arrêt inutiles.
Encoche renforcée en métal
L’encoche renforcée en métal utilise de l’acier inoxydable intégré dans une structure composite rigide avec des extrémités en caoutchouc. Cette conception assure un positionnement stable du cliché, la protège contre l’usure mécanique et prolonge sa durée de vie. Compatibles avec différentes configurations de presses, ces encoches constituent une amélioration fiable et économique pour la durabilité du manchon, et la fiabilité lors de l’impression.
Puce RFID et aimant intégré
La puce RFID avec aimant intégré des manchons Tech Sleeves permet l’identification et le suivi automatisés des manchons flexographiques, éliminant ainsi les manipulations manuelles et réduisant les risques d’erreurs.
Ligne de découpe métallique
La ligne de découpe métallique est une bande d’aluminium intégrée, appliquée sur la surface extérieure du manchon pour le protéger lors du retrait du cliché. Lorsque les opérateurs coupent le ruban adhésif, la lame entre en contact avec la bande métallique et non avec la surface du manchon, ce qui réduit les risques de rayures, de coupures profondes et de dommages permanents au manchon. En fournissant un chemin de coupe défini, la ligne de découpe en métal contribue à préserver l’intégrité du manchon, à prolonger sa durée de vie et à maintenir des performances d’impression constantes malgré des changements de clichés répétés.
Encoche de positionnement multiples
Les manchons Tech Sleeves peuvent posséder deux encoches de verrouillage afin de s’adapter à divers systèmes de montage et ou exigences d’imprimeuse. Offrant une plus grande flexibilité lors de l’installation, ces manchons garantissent un alignement précis, une fixation sécurisée et une compatibilité avec une large gamme de presses. Cette configuration est particulièrement utile dans les ateliers de presse utilisant plusieurs machines ou effectuant des réglages variables, réduisant ainsi le besoin de manchons dédiés et améliorant la flexibilité opérationnelle globale.
Caractéristiques techniques
| Tolérance | Tolérance garantie sur le diamètre de +/- 0,020 mm / < 0,001 po. |
| Rectification de précision | TIR < 0,020 mm/ 0,001 po, mesuré sur un porte-cylindre avec un TIR ≤ 0,005 mm/ 0,0002 po. |
| Surface extérieure | Couche extérieure Tech Guard, lisse avec une finition polie. |
| Développement | 240 – 1500 mm / 9,449 – 59,055 pouces |
| Ligne de découpe | Ligne axiale standard 1x zéro incluse. Lignes axiales et/ou radiales supplémentaires sur demande. |
| Montage | Sur arbre pneumatique avec une pression d’air comprise entre 6 et 8 bars et un débit d’air de 12 L/s. |
| Épaisseur de paroi | 0,9 – 195 mm (plus épais sur demande) / 0,035 – 7,677 po |
| Conductivité | Disponible en option. Manchon antistatique à conductivité interne (<1 MΩ) conforme aux recommandations générales de l’industrie en matière de contrôle des décharges électrostatiques dans les applications flexographiques. |
| Longueur des laizes | Longueur maximale de 1800 mm / 70,87 pouces. |
| Température | Le diamètre extérieur indiqué est basé sur des conditions de référence de 20 à 21 °C (68 à 70 °F). La température de fonctionnement maximale recommandée ne doit pas dépasser 40 °C (104 °F). |
| Résistance chimique | Résistant à tous les solvants utilisés dans l’industrie flexographique pour le nettoyage des clichés. |
| Conseils de nettoyage | Nettoyer avec de l’alcool éthylique mélangé à un maximum de 15 % d’acétate d’éthyle. |
| Étiquette | Les dimensions sont indiquées sur l’étiquette à l’intérieur des pochettes techniques. |
