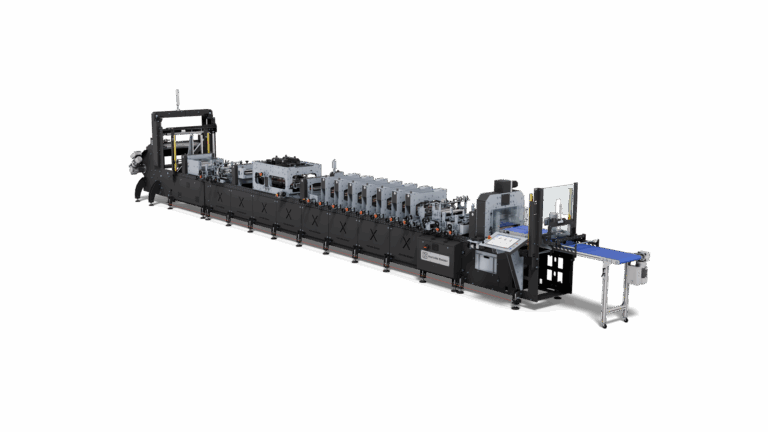

La KS-SUP-400 X est une machine à pouches compacte spécialement conçue pour les opérations numériques et traditionnelles. Elle intègre un système de pliage à soufflet et rabattu, permettant un changement de format rapide. Idéale pour la fabrication à haut rendement de pouches de longueur courte à moyenne, elle est parfaitement adaptée aux laminés standard, aux matériaux mono-matières ainsi qu’aux papiers. C’est la solution la plus rentable pour les fabricants aux besoins de production clairement définis.
Des machines durables pour un emballage durable, la consommation énergétique en production est limitée à seulement 6 kWh.
Détails techniques de la machine
| Vitesse mécanique max | 250 cpm*1 |
| Largeur du dérouleur principal | 840 mm |
| Diamètre du mandrin de la bobine principale | 76 mm – 3” (en option 152 mm – 6”) |
| Diamètre de la bobine principale | 800 mm – 31,49” |
| Options du matériau | PET, ALU, PA laminé avec PP ou PE, structures à base de papier (laminées ou enduites). Les matériaux monocomposants (recyclables) peuvent nécessiter un outillage supplémentaire. |
| Épaisseur du matériau | 55-200 μ |
| Dimensions standard de la machine (L x l x H) | 12500 x 2100 x 2250 mm |
| Convoyeur | 1600 mm + système d’empilage de pouches |
*1 :La capacité de fabrication de pouches dépend du matériau et de l’épaisseur du film.
Caractéristiques standard de la machine*
| Dérouleur latéral | Oui |
| Longueur de la barre de soudure | 560 mm*2 |
| Longueur de la barre de refroidissement | 360 mm*2 |
| Écrasement de la fermeture à glissière par ultrasons | Oui |
| Stations de scellage transversal | 5 |
| Stations de refroidissement transversales | 2 |
| Stations de perforation | 2*3 (1 supplémentaire disponible en option) |
| Coupe transversale | Couteau volant servo motorisée |
* Des options supplémentaires sont disponibles sur demande. Les dimensions finales de la machine peuvent varier en fonction des configurations choisies.
*2 : contrôlé indépendamment par servo
*3 : encoche de déchirure uniquement
Autres caractéristiques
- Section transversale (double servo) : 1 US + 5 soudures + 2 refroidissements.
- Système motorisé de positionnement du trou de fixation pour l’impression
- Bobine de récupération des chutes.
- Papier + mono matériaux + impression numérique/conventionnelle
Spécifications techniques
- Hauteur du sachet : 80-400 mm.
- Largeur du sachet : 80-350 mm* (*peut être augmentée avec la fonction de scellage par saut).
- Largeur du soufflet : 50-130 mm.
- Système à 8 servomoteurs minimum
OPTIONS POUR LES MACHINES À POUCHES
Compteurs numériques
Réglage automatique du scellage inférieur
Station longitudinale double
Système de vision
Réglage automatique de la coupe transversale
Principaux avantages des machines
- Faible entretien
- Procédure de réglage guidée unique à partir de la recette
- Entièrement connecté avec diagnostics intégrés
- Compatible avec les matériaux de nouvelle génération
- Fonction de rejet initial
- Impression numérique
- Logiciel intuitif
- Changement rapide
SYSTÈME DE CONTRÔLE + LOGICIEL INTELLIGENT + SCADA
Le système de contrôle, basé sur Windows, facilite les opérations ainsi que la maintenance à distance de vos machines Karlville Swiss. Il s’intègre facilement aux outils externes, et les diagnostics peuvent être effectués directement depuis la machine. Les équipes techniques de Karlville Swiss sont situées en Suisse, aux États-Unis et à Taïwan.
La connectivité de la machine inclut :
• Smartphones pour le contrôle et l’assistance à distance
• Tablettes pour le contrôle et l’assistance à distance
• Lunettes intelligentes pour l’assistance et la formation à distance
SCADA est intégré pour le contrôle de supervision et l’acquisition de données.
STOCKAGE D’ÉNERGIE DE FREINAGE DYNAMIQUE
Toutes les machines à pouches Karville Swiss sont équipées d’un système de stockage d’énergie de freinage dynamique, visant à améliorer la durabilité de la technologie d’entraînements tout en réduisant les coûts d’exploitation.
- Économies d’énergie grâce à un module tampon à retour d’énergie intelligent
- Activation uniquement lors du freinage, sans retour vers le circuit
- Réduction significative de la consommation d’énergie, notamment sur des cycles courts
- Connexion simple au bus CC
- Mise en service rapide, sans besoin d’alignement ni de configuration
- Puissance de sortie quasi illimitée grâce à des modules d’extension
STOCKAGE D’ÉNERGIE STATIQUE
Toutes les machines à pouches sont équipées d’un système de stockage d’énergie statique, conçu pour protéger les équipements en cas de coupures de courant temporaires.
- Pontage des courtes périodes d’arrêt ou possibilité de laisser la machine s’arrêter progressivement dans le cadre d’un arrêt défini
- Redémarrage rapide de la machine
- Réserves de puissance élevées grâce à des modules d’extension cascadable
- Réinstallation simple sur tous les servocontrôleurs, sans réglage nécessaire
- Puissance de sortie quasi illimitée grâce des modules d’extension cascadable
