Deux solutions complémentaires pour un contrôle qualité sur mesure

LYNEX PLUS : un système d’inspection à 100 % en temps réel conçu pour les lignes de conversion fonctionnant jusqu’à 1 000 m/min. Il permet de classer les défauts par type et par taille et offre une visualisation complète de la répétition d’impression sur un moniteur UHD. L’architecture utilise des caméras à balayage linéaire RVB jusqu’à 8K pixels, offrant une détection fiable sur une grande variété de substrats, avec des rapports de travail intégrés et des outils de gestion des déchets pour les processus en aval.

PROGREX PLUS : cette solution combine l’inspection à 100 % de la bande assurée par LYNEX PLUS avec le système de caméra haute résolution MATRIX PLUS, alliant une couverture complète à une analyse détaillée à n’importe quel endroit de la bande. Les opérateurs peuvent ainsi passer de manière transparente de l’inspection complète de la bande à l’examen rapproché des défauts, à partir d’un seul poste de travail. La solution d’entrée de gamme de cette application repose sur l’intégration de LYNEX PLUS avec le système de visualisation de bande PARVIX, qui permet uniquement la fonction « cliquer-glisser ».

Des caméras linéaires haute vitesse pour une précision inégalée

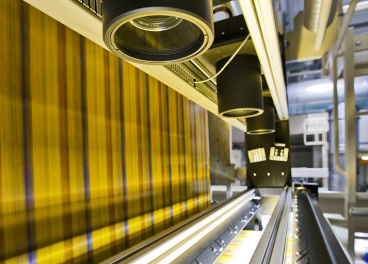

LYNEX PLUS combine une ou plusieurs caméras linéaires RVB 8K pixels, capables d’inspecter avec précision toute la largeur de la bande à des vitesses de production supérieures à 1 000 m/min. Selon la configuration retenue, le système peut détecter des défauts jusqu’à 0,1 mm, voire moins. Son architecture matérielle a également été conçue pour fonctionner avec des caméras 4K pixels ou des caméras bi-linéaires 8K pixels, ce qui la rend adaptable à d’autres applications telles que les pelliculeuses, les découpeuses, les machines à racler ou encore les machines d’impression en petite laize.

Une interface intuitive pour un pilotage en temps réel

LYNEX PLUS propose en standard un affichage en temps réel de l’ensemble des répétitions d’impression : grâce à son processeur d’image dédié, l’image de chaque répétition s’affiche comme sur une visionneuse web complète, sur un moniteur UHD de 32 ou 55 pouces. L’opérateur peut ainsi analyser en continu les conditions d’impression sur l’ensemble de la bande et intervenir immédiatement si nécessaire, l’emplacement de chaque défaut détecté étant automatiquement mis en évidence à l’écran. Cette exigence de réactivité s’accompagne d’une interface pensée pour être aussi intuitive qu’un smartphone ou une tablette : pilotée par un écran tactile de 24 pouces, elle permet aux opérateurs de naviguer d’un écran à l’autre par simple toucher ou glissement, réduisant ainsi le temps de prise en main du système.

Avantages pour les imprimeurs et les transformateurs

• Réduction des déchets grâce à la détection précoce des défauts et à la traçabilité jusqu’à la finition.
• Démarrages plus rapides et stabilité des processus grâce à l’analyse en temps réel et aux outils d’aide à l’opérateur.
• Évolutivité de l’investissement, de l’inspection autonome à 100 % au système combiné de caméras de zone et aux options avancées (comparaison PDF, inspection du revêtement, contrôle des couleurs).
