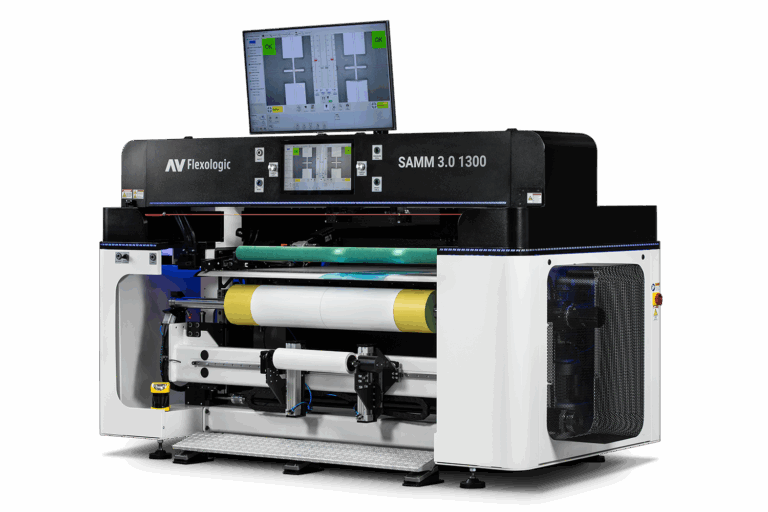

Découvrez les fonctionnalités de la SAMM 3.0
Normes de sécurité élevées
SAMM 3.0 est dotée d’un design élégant, intégrant des normes de sécurité ainsi qu’un ensemble de fonctionnalités qui en facilitent grandement l’utilisation.
Système de rétroéclairage
La troisième génération de SAMM intègre une technologie de rétroéclairage permettant une reconnaissance optimale des repères de montage. Elle fournit un éclairage parfaitement adapté à ses caméras monochromes ultra-haute définition, améliorant ainsi la précision du positionnement des clichés et renforçant son efficacité globale.
Système de reconnaissance d’images breveté
Son système breveté de reconnaissance d’image contrôle l’alignement des repères de montage afin de garantir un positionnement exact du cliché d’impression sur le manchon.
Positionnement robotisé des clichés
La machine positionne automatiquement le cliché flexo avec une précision extrême de 5 microns, grâce à une table robotisée associée à la technologie de reconnaissance d’image brevetée.
Caméras ultra HD automatiques
Équipée des dernières caméras monochromes HD à faisceau élargi, elle ajuste automatiquement la position des caméras pour atteindre avec exactitude la zone de montage.
Rouleau presseur automatique
Le rouleau presseur automatique assure un montage homogène, sans inclusion d’air, et ce, sans intervention de l’opérateur.
Table à vide
Pour garantir une précision maximale, le cliché est maintenu fermement sur la table robotisée grâce à un système de vide intégré, avant son positionnement.
Logiciel Easymount
Le logiciel Easymount permet de créer et d’enregistrer des tâches en moins d’une minute. En s’appuyant sur les caméras intégrées, il identifie les cibles de montage et mesure la distance qui les sépare.
Options uniques pour SAMM 3.0
Couteau de coupe pour clichés
Le couteau de coupe propose une profondeur réglable avec une grande précision, grâce au mouvement contrôlé de l’élévateur. Connecté au faisceau de la caméra, il peut être aisément inséré dans le manchon afin de couper l’excédent de ruban adhésif sans l’endommager. Il permet également d’appliquer le ruban adhésif sur le manchon. Cette fonctionnalité est disponible en option sur les monteuses automatiques SAMM et les modèles motorisés MOM.
Porte-ruban 2.0
La version améliorée du porte-ruban 2.0 simplifie considérablement le processus d’application grâce à un alignement précis et à un contrôle automatisé de la tension. Elle assure une application régulière et efficace du ruban. Ce système est équipé d’un axe interchangeable pour une manipulation polyvalente, ainsi que d’un mécanisme pneumatique de montée/descente, offrant des réglages ergonomiques qui améliorent à la fois le confort et la productivité de l’opérateur.
Système de mesure des manchons TIR
Le système TIR permet de mesurer le « paysage 3D » des manchons et des cylindres à l’aide d’un laser qui scanne une grille réglable sur toute leur surface. Grâce à ces données, il devient possible de connaître avec précision l’état de chaque manchon en stock, optimisant ainsi les opérations du service presse. Une base de données peut également être constituée pour assurer un suivi à long terme de l’état des manchons.
Détection automatique EASY REG
Le système de reconnaissance d’image breveté permet de détecter automatiquement un repère visuel situé sur le bord du manchon, tel que la bande EASY REG de Windmöller & Hölscher. Ce repère peut être remis à zéro automatiquement sur les machines MOM, SAMM et FAMM, d’une simple pression sur un bouton. La caméra se positionne automatiquement sur la cible EASY REG et effectue la remise à zéro des axes X et Y avec une précision allant jusqu’à 0,001 mm (1 micron).
Scanner de codes-barres et de codes QR
Un lecteur de codes-barres et de QR codes peut être intégré en option aux machines MOM, SAMM ou FAMM. Il permet le chargement automatique des tâches, généralement préparées en amont dans l’atelier prépresse, afin d’optimiser le taux de rendement global (TRG) de la machine.
