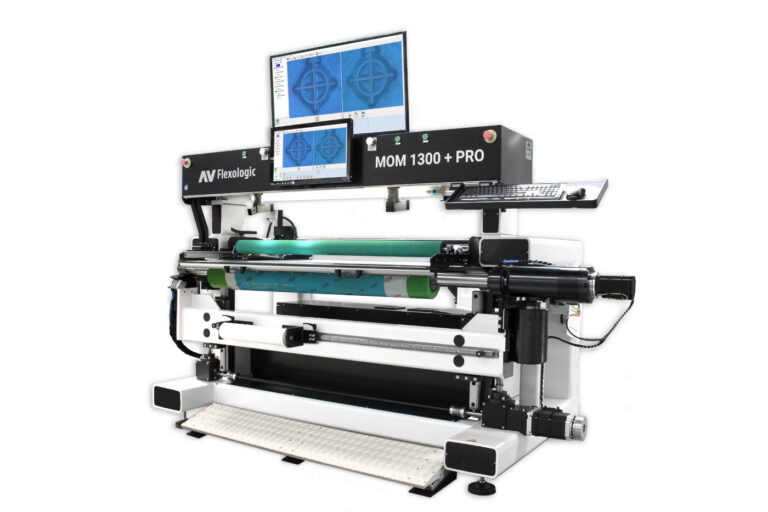

La MOM DD+ Pro est un système de montage semi-automatique intégrant des fonctionnalités avancées qui permettent un positionnement des plaques à la fois précis et simple. Elle propose plusieurs options essentielles, parmi lesquelles un système de reconnaissance d’images, une table à vide, un support pour ruban adhésif, ainsi qu’un système de mesure TIR numérique capable de cartographier l’ensemble de la surface du manchon. Très intuitif, la MOM DD+ Pro facilite la prise en main : l’opérateur peut configurer et enregistrer de nouvelles tâches rapidement grâce à une interface conviviale et des fonctions standard bien pensées.
Déroulement des opérations
Positionnement de la plaque : l’opérateur sélectionne la tâche correspondante dans le menu, puis les caméras motorisées se déplacent automatiquement vers la position de montage. La plaque est ensuite positionnée manuellement à l’aide de pointeurs laser. Une fois en place, l’opérateur commande la remontée verticale du cylindre, abaisse le rouleau presseur, puis actionne la rotation du cylindre à l’aide de la pédale.
Après le montage : l’opérateur peut vérifier immédiatement le bon alignement des repères de montage. La machine capture alors un instantané et génère automatiquement un rapport au format PDF. La MOM DD+ Pro offre de nombreux avantages à l’utilisateur. Grâce à sa motorisation, elle réduit significativement les interventions manuelles lors du processus de montage de clichés flexographiques. De plus, son cylindre à déplacement vertical élimine le besoin de réajuster la mise au point des caméras lorsqu’il s’agit de monter des plaques sur des manchons avec des répétitions variables, ce qui améliore l’efficacité opérationnelle.
Caractéristiques uniques
Caméras HD à déplacement automatique
La MOM DD+ Pro est équipée de caméras Ethernet haute définition qui se déplacent automatiquement vers la position de montage. Il suffit que l’opérateur crée la tâche et sélectionne la plaque à monter pour que les caméras s’ajustent d’elles-mêmes.
Galet de pression
Le rouleau presseur assure un montage fluide, sans formation de bulles d’air, ce qui permet de gagner du temps tout en favorisant un environnement de travail ergonomique. Il peut également être utilisé pour appliquer le ruban adhésif de manière rapide et homogène. Une fois le ruban fixé au manchon manuellement ou à l’aide du support dédié, l’opérateur active le rouleau presseur , puis fait tourner le manchon pour assurer une application uniforme. Le chevauchement du ruban peut ensuite être découpé proprement à l’aide du couteau en option.
Vérin à déplacement vertical
Le vérin à déplacement vertical présente des avantages par rapport à une table de montage à hauteur fixe. Il permet de maintenir une distance constante entre l’objectif des caméras et la plaque, supprimant ainsi la nécessité d’ajuster la mise au point. Cette conception réduit également les erreurs dues à l’effet de parallaxe, qui peut altérer le calibrage en cas de variation de distance. Pour garantir une précision optimale, la hauteur du cylindre s’ajuste automatiquement en fonction du diamètre extérieur du manchon, plutôt que de modifier la mise au point des caméras.
Options uniques de la MOM DD+ Pro
Système de reconnaissance d’images
Le système de reconnaissance d’images, disponible en option pour la MOM DD+ Pro, est une technologie déjà intégrée en standard sur les machines de montage de clichés automatiques SAMM et FAMM d’AV Flexologic. Ce dispositif innovant permet à la fois un contrôle qualité automatisé et une assistance intelligente au positionnement des plaques. Sans nécessiter de modification du flux de travail existant, il surveille en continu la position des marques d’impression. Dès que l’opérateur positionne manuellement la plaque dans la tolérance définie par l’utilisateur, la machine valide l’alignement et déclenche automatiquement la montée du cylindre pour fixer la plaque sur l’adhésif de la pochette.
Porte-bande 2.0 sur rail de précision
Un porte-bande en option peut être monté sur des rails de guidage linéaires de haute précision. Ces rails assurent un parfait parallélisme entre le rouleau de ruban et le manchon pendant l’application, facilitant ainsi les mouvements de l’opérateur. Le ruban adhésif peut être appliqué de manière latérale le long du manchon. Le porte-bande 2.0 est également mobile en hauteur, ce qui permet une application plus ergonomique et plus souple du ruban.
Technologie de découpe sans effort pour manchons et plaques
Une unité découpe spéciale peut être ajoutée au niveau du faisceau de caméras. Elle comprend deux couteaux dont la profondeur peut être réglée avec précision. Le couteau coulisse le long du faisceau pour couper le ruban sans effort, tout en préservant l’intégrité du manchon d’impression. Un nouveau modèle de couteau permet également de retirer l’excédent de plaque avec une grande précision, sans l’endommager.
Détection automatique de l’EASY-REG
La fonction de mise à zéro automatique, intégrée au système de reconnaissance d’images, permet à la MOM DD+ Pro de détecter une marque visuelle placée sur le bord du manchon. La machine scanne automatiquement cette zone afin de localiser la marque, garantissant ainsi un alignement précis. Une fois la marque identifiée, le manchon est centré et positionné à zéro, servant de référence pour le montage de clichés. Cette marque, telle que l’EASY-REG de Windmöller&Hölscher, est ensuite capturée par la presse d’impression, facilitant le repérage automatique des plaques. Par ailleurs, le système est capable de repérer avec exactitude l’emplacement d’un aimant situé sur le bord de la pochette.
